Bu Lông Hóa Chất fisdex Cấp Bền 5.8 Và 8.8 – Bảng Kích Thước M10-M30

Bu lông hoá chất fisdex cấp bền 5.8 và 8.8 được phát triển với nhiều quy cách từ M10x130 đến M30x380. Sản phẩm phù hợp để kết hợp với hệ hóa chất neo tương ứng trong các hạng mục liên kết bản mã, kết cấu thép, thiết bị, hệ giá đỡ và nhiều ứng dụng xây dựng khác.

Trong các hệ liên kết kết cấu, việc lựa chọn đúng đường kính, chiều dài, cấp bền của bu lông và hệ hóa chất neo có ảnh hưởng trực tiếp đến khả năng làm việc của liên kết. Mỗi công trình có tải trọng, vật liệu nền, chiều sâu neo và điều kiện môi trường khác nhau. Vì vậy, không nên lựa chọn bu lông hóa chất chỉ dựa vào đường kính.

Điểm đáng chú ý của hệ sản phẩm Fisdex là có nhiều lựa chọn về cấp bền. Người dùng có thể lựa chọn 5.8 hoặc 8.8 theo yêu cầu thiết kế thay vì sử dụng một cấp bền cho mọi công trình.

Bài viết dưới đây tổng hợp đầy đủ bảng kích thước, ý nghĩa cấp bền, cấu tạo, nguyên lý liên kết, ứng dụng và hướng dẫn lựa chọn bu lông hóa chất Fisdex theo từng nhóm M10, M12, M16, M18, M20, M22, M24, M27 và M30.

Tư vấn quy cách & báo giá FISDEX – Zalo: 0986.641.249

1. Bu lông hoá chất fisdex là gì?

Bu lông hóa chất Fisdex là chi tiết neo dạng thanh ren được sử dụng kết hợp với hóa chất neo chuyên dụng để tạo liên kết với vật liệu nền.

Khác với tắc kê nở cơ học, bu lông hóa chất không tạo liên kết bằng cách ép áo nở trực tiếp vào thành lỗ.

Thay vào đó, một lượng hóa chất neo được đưa vào lỗ khoan. Sau đó, thanh bu lông được đưa vào theo đúng quy trình.

Sau khi hóa chất đóng rắn theo điều kiện quy định của hệ sản phẩm, thanh neo và vật liệu nền tạo thành một hệ liên kết.

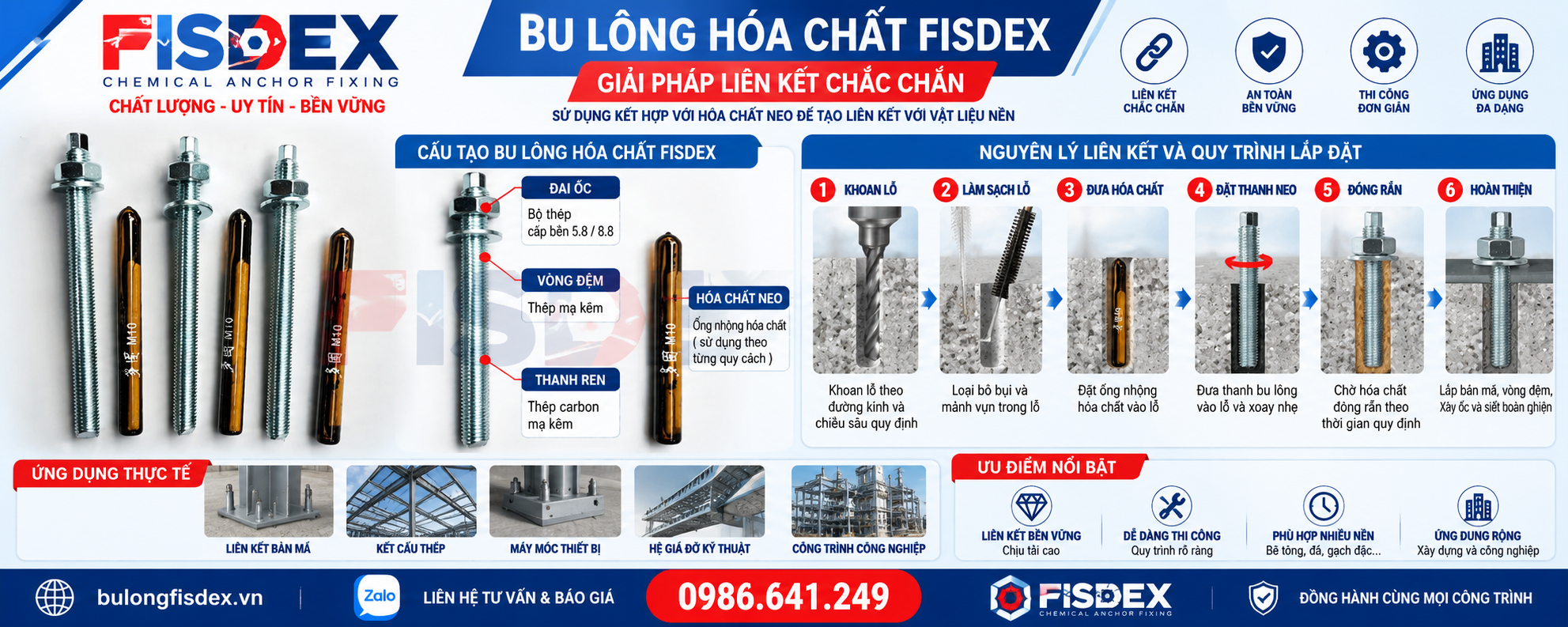

Bu lông hóa chất Fisdex là gì?

Xem thêm bulong liên kết

2. Cấu tạo Bu lông hoá chất fisdex

Một bộ Bu lông hoá chất fisdex cấp bền 5.8 và 8.8 về cơ bản gồm phần thanh neo ren cùng các phụ kiện liên kết.

2.1. Thân bu lông ren

Đây là bộ phận chịu lực chính của cụm bu lông.

Thân được tạo ren để liên kết với đai ốc. Đường kính danh nghĩa được thể hiện bằng ký hiệu M10, M12, M16, M18…

Chiều dài thay đổi theo từng size.

Ví dụ:

• M10x130: dài 130 mm.
• M16x190: dài 190 mm.
• M20x260: dài 260 mm.
• M24x300: dài 300 mm.
• M30x380: dài 380 mm.

Không nên hiểu chiều dài tổng của thanh bu lông chính là chiều sâu neo. Chiều sâu neo phải được xác định theo hệ hóa chất và thiết kế liên kết.

2.2. Đai ốc

Đai ốc được lắp trên phần ren nhô khỏi bề mặt kết cấu.

Khi hóa chất đã đạt điều kiện đóng rắn yêu cầu, đai ốc được sử dụng để cố định bản mã hoặc chi tiết liên kết.

2.3. Vòng đệm

Vòng đệm nằm giữa đai ốc và bề mặt bản mã.

Bộ phận này hỗ trợ phân bố lực tại vị trí siết và tạo bề mặt tiếp xúc phù hợp cho cụm liên kết.

2.4. Hóa chất neo

Hóa chất neo không phải là một phần của thanh bu lông, nhưng là thành phần thiết yếu của hệ neo hóa chất.

Tùy giải pháp, vật liệu neo có thể được cung cấp dưới dạng:

• Ống nhộng hóa chất.
• Keo hai thành phần dạng cartridge.
• Các hệ hóa chất neo chuyên dụng khác.

Việc lựa chọn hóa chất phải căn cứ vào yêu cầu thiết kế, vật liệu nền và tài liệu kỹ thuật của chính hệ neo.

3. Bảng kích thước Bu lông hoá chất fisdex cấp bền 5.8 và 8.8

Theo bảng FDC bạn cung cấp, hệ sản phẩm gồm 15 quy cách từ M10 đến M30.

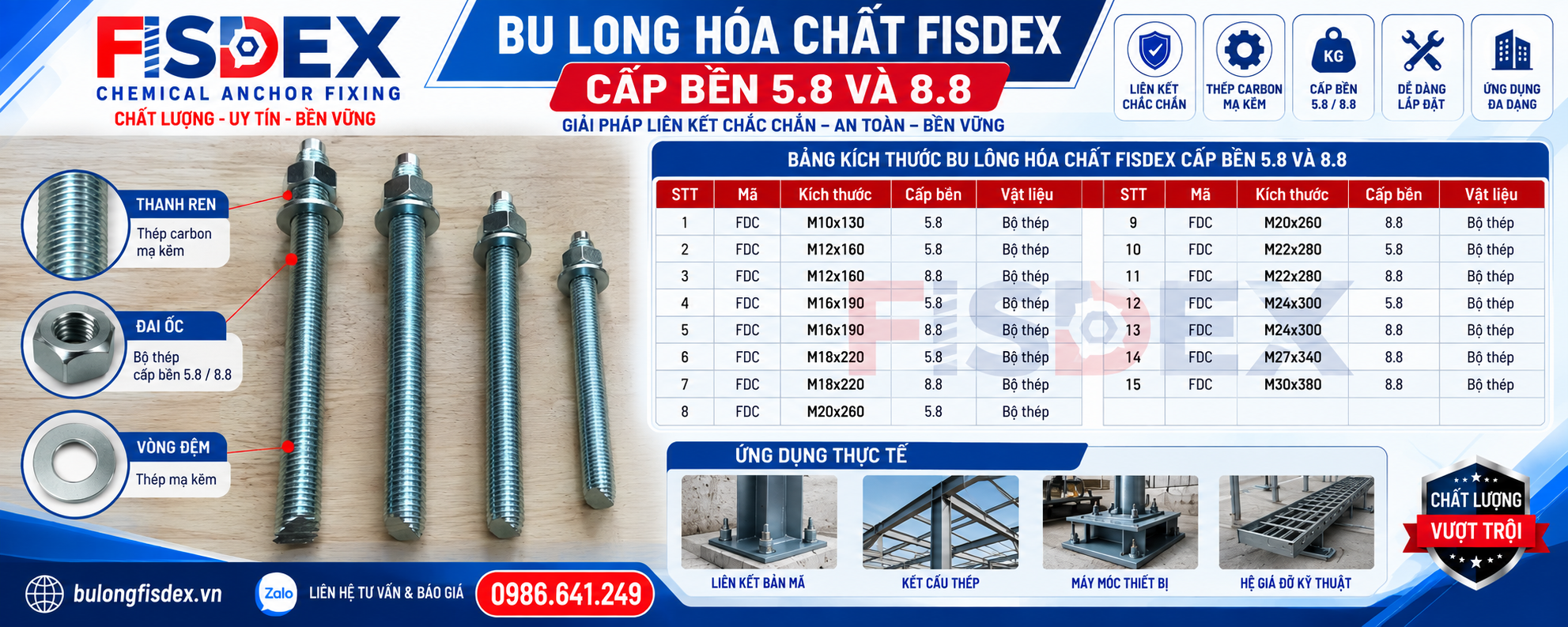

Bảng kích thước Bu lông hóa chất Fisdex cấp bền 5.8 và 8.8

Đây là bảng nên được sử dụng làm bảng quy cách trung tâm của pillar page.

Một số size trong bảng hiện đã có URL sản phẩm riêng trên website, chẳng hạn M20x260/5.8. Trang này hiện chỉ có lượng nội dung mô tả khá hạn chế, do đó pillar page có thể cung cấp kiến thức tổng thể rồi dẫn người dùng xuống trang sản phẩm khi cần mua đúng size.

Xem thêm bulong nở 3 cánh

4. Cách đọc kích thước Bu lông hoá chất fisdex

Quy cách được thể hiện dưới dạng:

M × L / cấp bền

Ví dụ:

M20x260/8.8

Trong đó:

• M20: đường kính danh nghĩa 20 mm.
• 260: chiều dài thanh 260 mm.
• 8.8: cấp bền của bu lông.

Tương tự:

M16x190/5.8

có nghĩa là thanh bu lông đường kính danh nghĩa 16 mm, dài 190 mm và thuộc cấp bền 5.8.

Cách ghi này giúp bộ phận mua hàng, kỹ thuật và thi công xác định chính xác vật tư.

Khi yêu cầu báo giá, không nên chỉ ghi:

“ Bu lông hoá chất fisdex M20 ”

Nên ghi đầy đủ:

“Báo giá FDC M20x260/8.8 – số lượng 500 bộ.”

Thông tin càng đầy đủ, nguy cơ đặt nhầm hàng càng thấp.

5. Cấp bền 5.8 của Bu lông hoá chất fisdex có ý nghĩa gì?

Ký hiệu 5.8 phản ánh cấp tính chất cơ học của bu lông theo hệ ký hiệu cấp bền.

Với cấp bền 5.8, giới hạn bền kéo danh nghĩa được xác định từ chữ số đầu:

5 × 100 = 500 MPa

Chữ số sau dấu chấm biểu thị tỷ lệ dùng để xác định giới hạn chảy danh nghĩa:

500 × 0,8 = 400 MPa

Do đó, xét theo ý nghĩa của cấp bền:

• Giới hạn bền kéo danh nghĩa: 500 MPa.
• Giới hạn chảy danh nghĩa: 400 MPa.

Tuy nhiên, cần đặc biệt lưu ý:

500 MPa không phải tải trọng chịu được của một bộ neo hóa chất.

Đây là thông số cơ tính của vật liệu bu lông.

Khả năng chịu lực của toàn bộ hệ neo còn phụ thuộc vào hóa chất, vật liệu nền, chiều sâu neo, đường kính lỗ, khoảng cách mép và nhiều yếu tố khác.

6. Cấp bền 8.8 của Bu lông hoá chất fisdex có ý nghĩa gì?

Đối với Bu lông hóa chất Fisdex cấp bền 8.8, cách đọc tương tự.

Giới hạn bền kéo danh nghĩa:

8 × 100 = 800 MPa

Giới hạn chảy danh nghĩa:

800 × 0,8 = 640 MPa

Như vậy:

• Giới hạn bền kéo danh nghĩa: 800 MPa.
• Giới hạn chảy danh nghĩa: 640 MPa.

Về cơ tính của chính bu lông, cấp 8.8 cao hơn cấp 5.8.

Tuy nhiên, điều đó không đồng nghĩa mọi công trình đều nên chuyển sang 8.8.

Hệ neo phải được xem xét như một tổng thể. Trong một số trường hợp, giới hạn thiết kế có thể đến từ vật liệu nền, hóa chất neo hoặc dạng phá hoại khác chứ không phải từ thép của thanh neo.

Vì vậy, cấp bền phải được lựa chọn theo hồ sơ thiết kế.

7. So sánh Bu lông hoá chất fisdex 5.8 và 8.8

Đây là nội dung nên được làm nổi bật vì có search intent thương mại rất rõ.

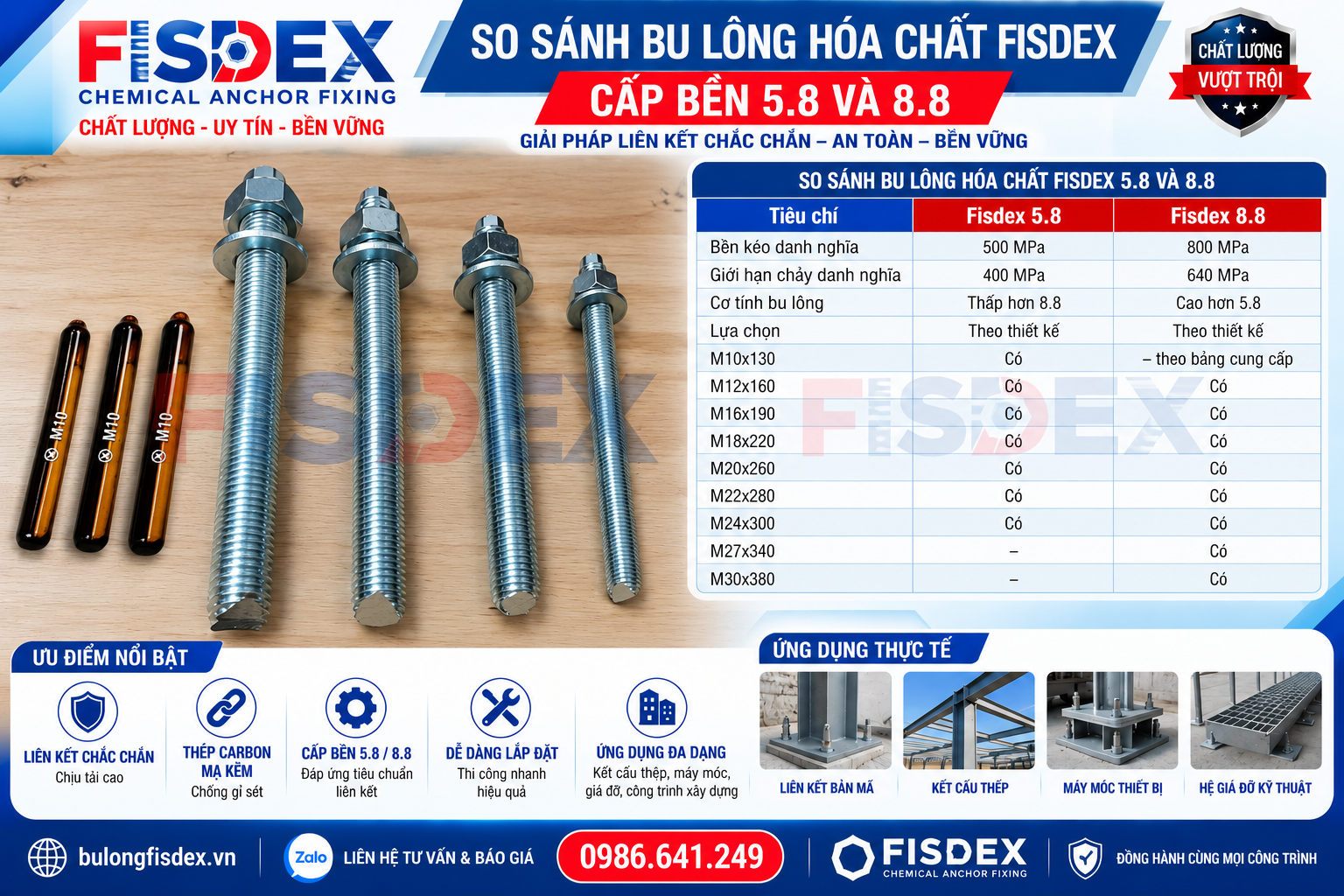

So sánh Bu lông hóa chất Fisdex 5.8 và 8.8

Không nên kết luận rằng 8.8 “tốt hơn” 5.8 trong mọi tình huống.

Cách chính xác hơn là:

8.8 có cơ tính cao hơn 5.8, nhưng cấp bền phù hợp phải được xác định theo thiết kế của hệ liên kết.

Xem thêm keo hoá chất cấy bulong

8. Nguyên lý làm việc của Bu lông hoá chất fisdex

Hệ neo hóa chất làm việc khác với neo nở cơ học.

Quy trình cơ bản gồm:

khoan lỗ → làm sạch → đưa hóa chất vào lỗ → đặt thanh neo → chờ đóng rắn → lắp bản mã → siết♦ hoàn thiện.

Khi hóa chất đạt trạng thái đóng rắn theo quy định, thanh neo được liên kết với vật liệu nền thông qua hệ vật liệu neo.

Đây cũng là lý do phải coi thanh Fisdex + hóa chất + vật liệu nền + quy trình thi công là một hệ thống.

Không nên đánh giá khả năng chịu tải chỉ dựa trên đường kính thanh.

9. Bu lông hoá chất fisdex được sử dụng ở đâu?

Bu lông hóa chất được sử dụng trong nhiều dạng liên kết xây dựng và cơ khí khi phù hợp với thiết kế.

♦ Liên kết bản mã

Đây là một trong những ứng dụng phổ biến.

Thanh neo được cấy vào nền, phần ren phía ngoài dùng để cố định bản mã bằng đai ốc và vòng đệm.

♦ Kết cấu thép

Các kết cấu thép có thể cần liên kết vào bê tông hoặc kết cấu nền bằng hệ neo.

Đường kính, số lượng và bố trí neo phải theo thiết kế.

♦ Lắp đặt máy móc và thiết bị

Một số máy móc, bệ thiết bị và hệ thống cơ khí cần được neo vào nền.

Đối với thiết bị có tải động hoặc rung, yêu cầu thiết kế cần được xem xét riêng.

♦ Hệ giá đỡ kỹ thuật

Giá đỡ đường ống, kết cấu phụ trợ và một số hệ MEP có thể sử dụng giải pháp neo hóa chất khi thiết kế yêu cầu.

♦ Công trình công nghiệp

Bu lông hóa chất còn được sử dụng trong nhiều hạng mục công nghiệp.

Website của AMS cho biết doanh nghiệp cung cấp vật tư cho các lĩnh vực như lắp máy, thủy điện, nhiệt điện và xi măng.

10. Chọn Bu lông hoá chất fisdex 5.8 hay 8.8?

Không nên bắt đầu bằng câu hỏi:

“5.8 hay 8.8 loại nào tốt hơn?”

Câu hỏi phù hợp hơn là:

“Thiết kế liên kết này yêu cầu cấp bền nào?”

♦ Kiểm tra hồ sơ thiết kế

Nếu bản vẽ đã quy định M20x260/8.8, không nên tự ý thay bằng M20x260/5.8.

Ngược lại, cũng không nên tự động chuyển 5.8 sang 8.8 mà không xem xét yêu cầu của hệ liên kết.

♦ Kiểm tra tải trọng

Tải kéo, tải cắt và tải kết hợp đều ảnh hưởng đến thiết kế neo.

Ngoài ra còn có tải tĩnh, tải động và các điều kiện sử dụng đặc biệt.

♦ Kiểm tra vật liệu nền

Đây là yếu tố cực kỳ quan trọng.

Khả năng làm việc của neo không chỉ phụ thuộc vào thanh thép.

Cường độ và trạng thái của vật liệu nền có thể quyết định dạng phá hoại của hệ liên kết.

♦ Kiểm tra hóa chất sử dụng

Không nên mua thanh bu lông trước rồi tùy ý chọn một loại keo bất kỳ.

Hóa chất cần phù hợp với:

• Vật liệu nền.
• Đường kính thanh.
• Chiều sâu neo.
• Nhiệt độ thi công.
• Điều kiện lỗ khoan.
• Yêu cầu tải trọng.
• Môi trường sử dụng.

FISDEX hiện kinh doanh nhiều hệ keo neo và nhộng hóa chất khác nhau trên website.

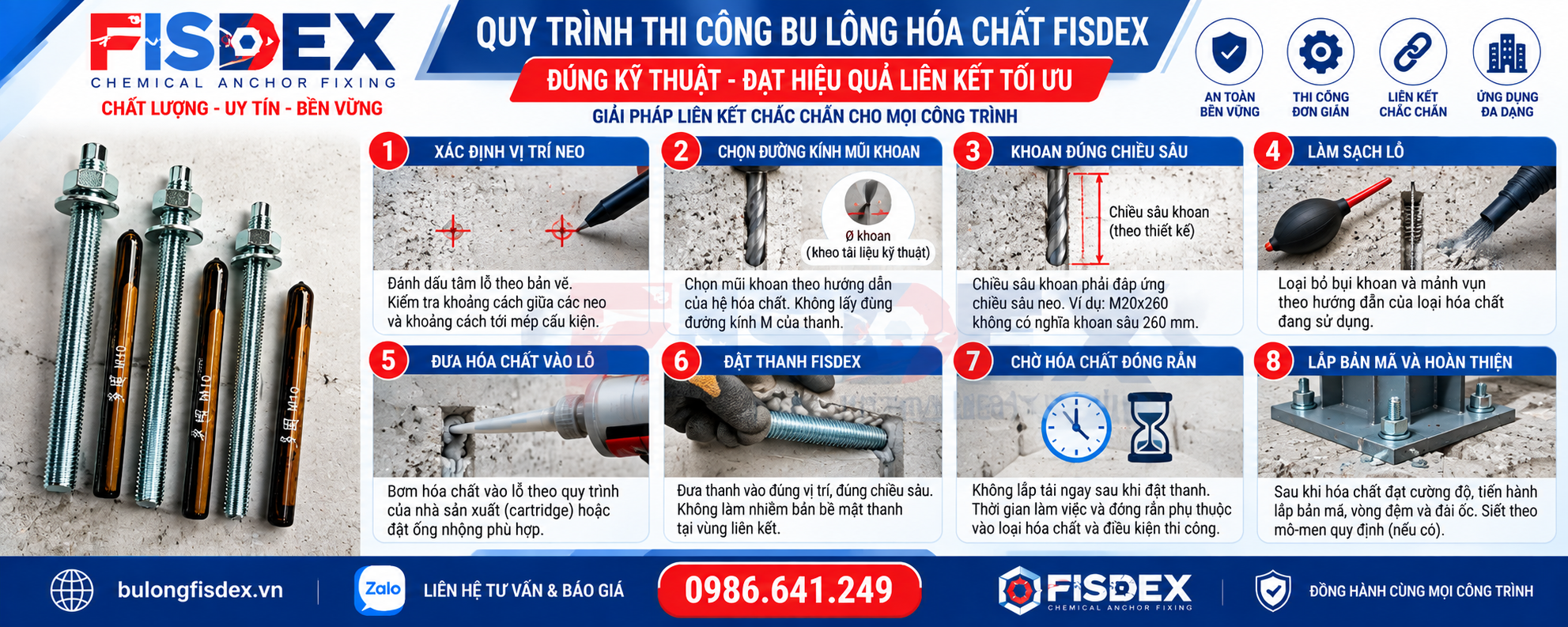

11. Quy trình thi công Bu lông hoá chất fisdex

Thi công là một mắt xích quan trọng của hệ neo.

⇒ Bước 1 – Xác định vị trí neo

Đánh dấu tâm lỗ theo bản vẽ.

Kiểm tra khoảng cách giữa các neo và khoảng cách tới mép cấu kiện.

⇒ Bước 2 – Chọn đường kính mũi khoan

Đường kính lỗ khoan không nên suy ra đơn giản bằng cách lấy đúng đường kính M của thanh.

Phải kiểm tra tài liệu kỹ thuật của hệ hóa chất được sử dụng.

Ví dụ, thanh M16 không đồng nghĩa trong mọi hệ đều khoan Ø16.

Đây là điểm khác đáng kể so với bảng bulong nở 3 cánh FTA trước đó.

⇒ Bước 3 – Khoan đúng chiều sâu

Chiều sâu khoan phải đáp ứng chiều sâu neo được thiết kế.

Không lấy chiều dài tổng thể của thanh làm chiều sâu khoan.

Ví dụ:

M20x260 không có nghĩa khoan sâu 260 mm.

⇒ Bước 4 – Làm sạch lỗ

Đây là công đoạn không nên bỏ qua.

Bụi khoan và mảnh vụn có thể ảnh hưởng đến điều kiện liên kết của hệ hóa chất.

Phương pháp làm sạch phải tuân theo hướng dẫn của loại hóa chất sử dụng.

⇒ Bước 5 – Đưa hóa chất vào lỗ

Với cartridge, hóa chất được bơm theo quy trình của nhà sản xuất.

Với ống nhộng, quy trình đặt và kích hoạt sẽ khác.

Không nên dùng chung một hướng dẫn thi công cho tất cả hệ hóa chất.

⇒ Bước 6 – Đặt thanh Fisdex

Đưa thanh vào đúng vị trí và chiều sâu yêu cầu.

Không làm nhiễm bẩn bề mặt thanh tại vùng liên kết.

⇒ Bước 7 – Chờ hóa chất đóng rắn

Không lắp tải ngay sau khi đặt thanh.

Thời gian làm việc và thời gian đóng rắn phụ thuộc vào sản phẩm cũng như nhiệt độ và điều kiện thi công.

Cần tuân thủ tài liệu kỹ thuật của hóa chất.

⇒ Bước 8 – Lắp bản mã và hoàn thiện

Sau khi hệ hóa chất đạt điều kiện yêu cầu, tiến hành lắp bản mã, vòng đệm và đai ốc.

Mô-men siết phải tuân theo thiết kế hoặc tài liệu kỹ thuật của hệ neo khi có quy định.

12. Những lỗi thường gặp khi thi công Bu lông hoá chất fisdex

♦ Không vệ sinh lỗ khoan

Đây là lỗi cần tránh.

Không nên coi bước làm sạch chỉ là thao tác phụ.

♦ Nhầm chiều dài thanh với chiều sâu neo

Ví dụ:

M24x300 là thanh dài 300 mm.

Điều đó không có nghĩa lỗ phải sâu 300 mm.

♦ Chọn hóa chất theo giá thay vì yêu cầu kỹ thuật

Hai loại keo có hình thức đóng gói tương tự không đồng nghĩa có cùng đặc tính.

Cần đối chiếu tài liệu của từng hệ.

♦ Tác dụng tải quá sớm

Hóa chất cần thời gian để đạt trạng thái yêu cầu.

Việc siết hoặc tác dụng tải trước thời điểm cho phép có thể ảnh hưởng đến hệ liên kết.

♦ Tự đổi 5.8 sang 8.8

8.8 có cơ tính cao hơn nhưng không phải lý do để tự thay đổi thiết kế.

♦ Dùng thông số của hệ neo khác

Không nên lấy đường kính khoan, chiều sâu neo hoặc thời gian đóng rắn của sản phẩm A để áp dụng cho sản phẩm B.

13. Báo giá Bu lông hoá chất fisdex cấp bền 5.8 và 8.8

Giá sản phẩm thay đổi theo quy cách, cấp bền, số lượng và thời điểm đặt hàng.

Vì vậy, với bài pillar SEO dài hạn, không nên đưa một bảng giá cố định nếu doanh nghiệp không cập nhật thường xuyên.

Khi yêu cầu báo giá, khách hàng nên cung cấp:

• Quy cách.
• Cấp bền 5.8 hoặc 8.8.
• Số lượng.
• Yêu cầu bề mặt nếu có.
• Loại hóa chất cần sử dụng.
• Địa điểm giao hàng.
• Yêu cầu chứng từ của dự án.

Ví dụ:

FDC M20x260/8.8 – 500 bộ – kèm hệ hóa chất neo phù hợp – giao Hà Nội.

Cách yêu cầu này chính xác hơn nhiều so với chỉ hỏi “Bulong hóa chất M20 bao nhiêu tiền?”.

14. Mua Bu lông hoá chất fisdex ở đâu?

FISDEX hiện có một hệ danh mục riêng dành cho Bu lông hoá chất fisdex. Bên cạnh bu lông 5.8 và 8.8, website còn liệt kê các biến thể inox 304, mạ nhúng nóng và sản phẩm kích thước theo yêu cầu.

Đơn vị vận hành website là Công ty Cổ phần Sản xuất Xây dựng và Thương mại AMS. Thông tin trên website hiện công bố hotline 0986.641.249, email blhc.ams@gmail.com và địa chỉ tại Đông Anh, Hà Nội.

Khách hàng cần báo giá nên chuẩn bị trước size, cấp bền và số lượng.

FISDEX – tư vấn Bu lông hóa chất cấp bền 5.8 và 8.8

Zalo/Hotline: 0986.641.249

Trang web FISDEX

15. Câu hỏi thường gặp về Bu lông hoá chất fisdex

♦ Bu lông hóa chất fisdex có những kích thước nào?

Theo bảng FDC bạn cung cấp, dải sản phẩm gồm M10x130, M12x160, M16x190, M18x220, M20x260, M22x280, M24x300, M27x340 và M30x380.

♦ fisdex có cả cấp bền 5.8 và 8.8 không?

Có. Nhiều size trong bảng được cung cấp ở cả hai cấp, như M12x160, M16x190, M18x220, M20x260, M22x280 và M24x300.

♦ Cấp bền 5.8 và 8.8 khác nhau thế nào?

Về cơ tính danh nghĩa, 5.8 có bền kéo 500 MPa và giới hạn chảy 400 MPa; 8.8 tương ứng 800 MPa và 640 MPa. Đây là cơ tính của bu lông, không phải tải trọng cho phép của toàn hệ neo.

♦ M20x260 nghĩa là gì?

M20 là đường kính danh nghĩa của thanh. 260 mm là chiều dài tổng thể.

♦ M20x260 có phải khoan sâu 260 mm không?

Không. Chiều sâu lỗ khoan phải xác định theo thiết kế và tài liệu của hệ hóa chất neo.

♦ Có thể dùng bất kỳ loại keo nào với thanh fisdex không?

Không nên. Cần lựa chọn hệ hóa chất phù hợp với vật liệu nền, đường kính thanh, chiều sâu neo, điều kiện thi công và yêu cầu tải.

♦ Bu lông hoá chất fisdex 8.8 có tốt hơn 5.8 không?

8.8 có cơ tính của bu lông cao hơn. Tuy nhiên, cấp bền phù hợp phải căn cứ vào thiết kế của toàn hệ liên kết.

♦ M27 và M30 có cấp bền nào?

Theo bảng bạn cung cấp, M27x340 và M30x380 là cấp bền 8.8.

16. Kết luận về Bu lông hoá chất fisdex

Bu lông hóa chất Fisdex cấp bền 5.8 và 8.8 tạo thành một hệ quy cách rộng từ M10 đến M30, đáp ứng nhiều yêu cầu liên kết khác nhau.

Dòng 5.8 có bền kéo danh nghĩa 500 MPa, trong khi dòng 8.8 đạt 800 MPa. Tuy nhiên, lựa chọn đúng sản phẩm không dừng ở việc so sánh hai con số này.

Một hệ neo cần được xem xét đồng thời về:

đường kính thanh → chiều dài → cấp bền → hóa chất neo → vật liệu nền → chiều sâu neo → tải trọng → điều kiện thi công.

Đặc biệt, không được nhầm chiều dài thanh với chiều sâu khoan, không tự lựa chọn đường kính lỗ và không lấy thông số của một loại hóa chất áp dụng cho loại khác.

Với hệ FDC hiện tại, FISDEX có các quy cách từ M10x130/5.8 đến M30x380/8.8. Người mua nên cung cấp đầy đủ size, cấp bền, số lượng và yêu cầu công trình để lựa chọn đúng sản phẩm.

Thông tin liên hệ :

CÔNG TY CỔ PHẦN SẢN XUẤT XÂY DỰNG VÀ THƯƠNG MẠI AMS

Đường dây nóng: 0986.641.249 – 0976.696.093

Email: blhc.ams@gmail.com

Trang web: bulongfisdex.vn

Tag: Bu lông hóa chất Fisdex, Bu lông hóa chất Fisdex cấp bền 5.8 và 8.8, Bulong hóa chất 5.8, Bulong hóa chất 8.8, Bulong hóa chất M10, Bulong hóa chất M12, Bulong hóa chất M16, Bulong hóa chất M18, Bulong hóa chất M20, Bulong hóa chất M22, Bulong hóa chất M24, Bulong hóa chất M27, Bulong hóa chất M30, Fisdex FDC, thanh neo hóa chất, bulong cấy hóa chất.
